如何用红外热像测温仪加精准检测 ，还差这一步.高温季是电力系统故障的高发期 ，为保障电力的正常供应 ，电力职工冒着酷暑加强对电力设备的维护 ，其中红外检测是重要一项。
▲对变压器油枕进行红外检测

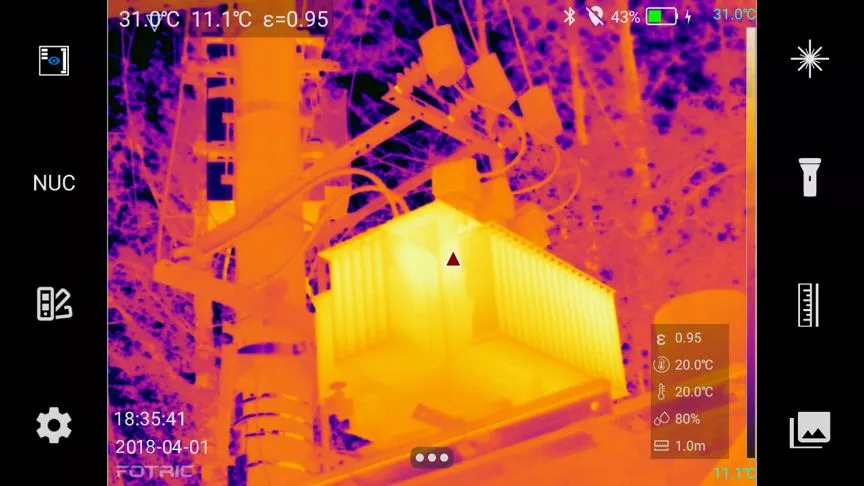

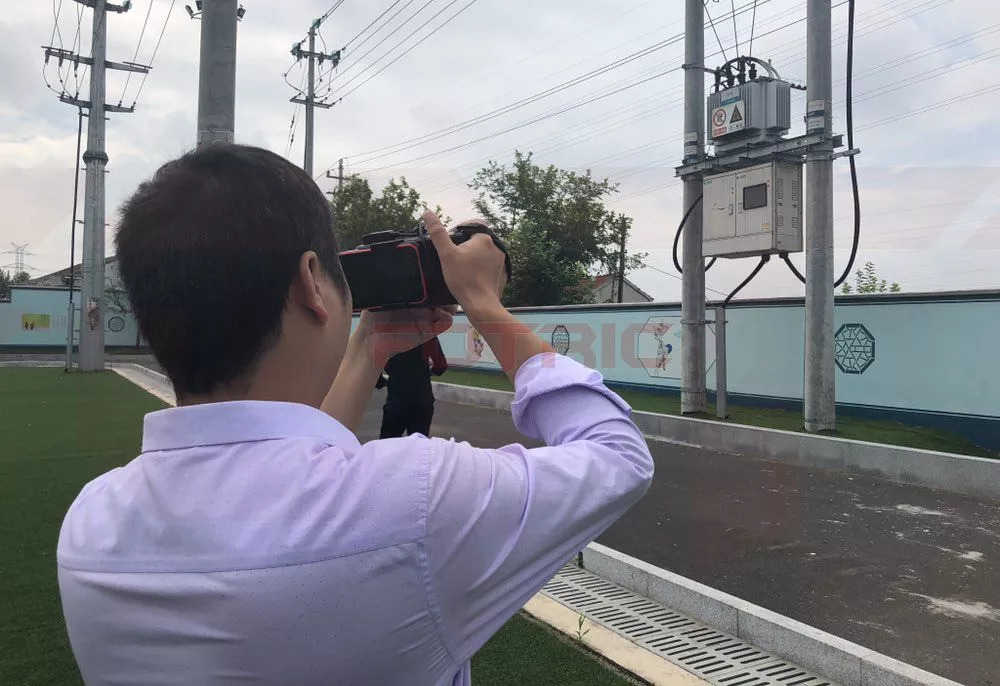

▲在配网上进行变压器红外巡检
从事过电力行业的人都知道 ，这份事情当中的艰辛 ，尤其是那些身在一线的运维检修人员。岂论严寒还是酷暑 ，哪里泛起问题哪里就有他们的身影。
俗话说“工欲善其事必先利其器” ，有没有合适的运检工具 ，对运检人员来说十分重要 ，既影响着事情质量 ，也决定着他们能否早点从酷热的户外回到吹空调的室内。
我们来看一个真实的案例。某电力公司一线运维检修人员在变电站进行红外精确测温时 ，发现某组避雷器存在微小温差 ，如下图：

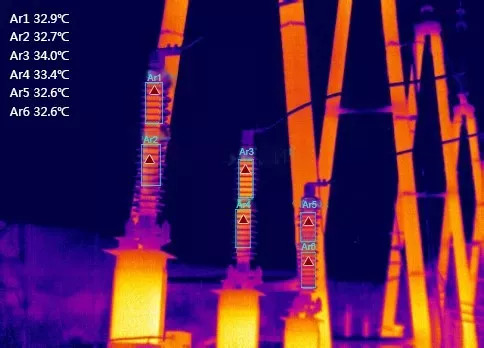

▲110kVⅡ段母线避雷器红外检测热像图
但是自己经验不足 ，实在欠好判断 ，考虑到该组避雷器是母线避雷器 ，一般是拍好后回去分析 ，至少需要1天才气知道此设备有无缺陷。这一次 ，现场碰巧带了台外网电脑 ，更巧的是这台电脑里恰好装了该热像仪的分析软件 ，于是就把一起事情的所有人都叫在一起 ，现场把图片拷贝到电脑上 ，各人一起分析。

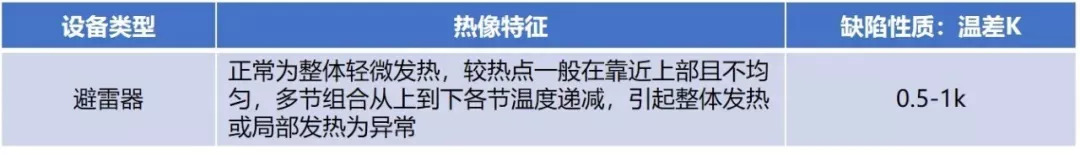

通过查阅《DL/T-664-2008带电设备红外诊断应用规范》等种种资料 ，找到电压致热型设备缺陷判断判据：
再从110kVⅡ段母线避雷器红外拍摄的热像图上得知：
A相温度Ar1为32.9℃ ，Ar2为32.7℃
B相温度Ar3为34.0℃ ，Ar4为33.4℃
C相温度Ar5为32.6℃ ，Ar6为32.6℃
参考点温度为28℃。
最后 ，经过温差对比 ，B相区域最高温R03与C相R05最高温温差为34.0-32.6=1.4K。最后判断 ，B相温差为1.4K ，故判定110kVⅡ段母线避雷器B相为电压致热型危急缺陷。忙前忙后总共耗时1小时。
其实 ，若有一台豪利777官网红外热像 ，完全不必那么麻烦。与普通热像仪相比 ，可凭据设备类型迅速调用对应的诊断规则 ，对设备进行智能诊断 ，并见告诊断结果 ，使得微小温差缺陷无处潜藏 ，充实袒露在现场事情人员的眼前 ，给缺陷的防治增加了一道保险。
我们发现 ，原来现场人员遇到电压致热型缺陷 ，需要重复调整色标 ，而且依靠事情人员足够的现场经验才可以发现并诊断 ，对于一些隐患很容易错过。
现在有了豪利777官网红外热成像 ，现场不再需要人工查阅庞大的应用规范 ，对人员的技术要求也降低了 ，即便是经验不足的员工来进行红外检测 ，借助云热像的“慧诊断”功效 ，在现场也能判断微小温差缺陷。
而且 ，对于某些难以诊断的缺陷 ，从原先的1小时或1天才可以判断 ，到现在的云热像辅助判断 ，瞬间即刻得到结果。对于很多电压致热型设备 ，如电压互感器 ，高压套管 ，甚至绝缘子等设备 ，都可以起到很好的辅助判断作用。

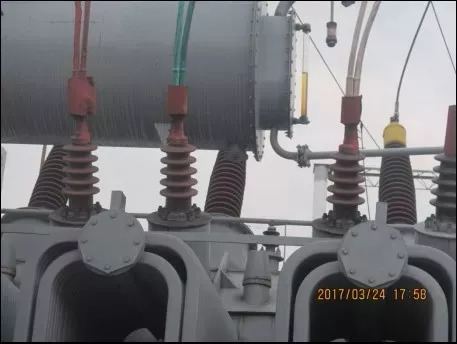

我们再看一个真实的案例。变压器的套管 ，作为变压器内部与母线结构的连接部位 ，是变压器上极易发生缺陷的部位之一。

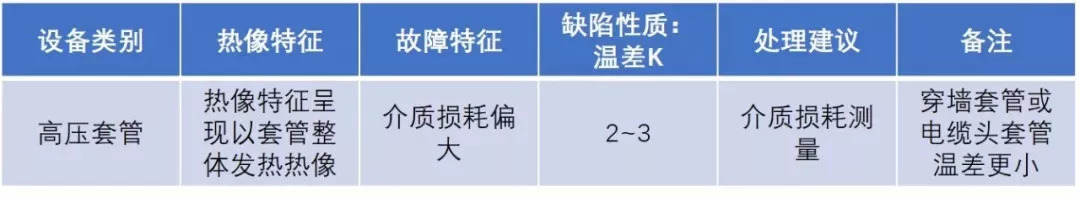

这种电压致热型极难发现。主要原因有3个 ，其一：温差太小 ，一般热像仪很难发现如此小的温差 ，而普通热像仪的验收尺度是允许温差2度 ，这自己就已经到达缺陷的阈值了；其二：套管在变压器上 ，变压器自己温升很高 ，是一个强大的滋扰源 ，很容易掩盖套管自己存在的温差；其三：对现场人员的技术要求较高 ，除现场查阅规范、计算温度外 ，也需要他具备富厚的经验和专业的故障判断能力。
现场拍摄时自动调用内置的规范并计算 ，即刻给出套管“正常、一般缺陷、严重缺陷、危急缺陷”等诊断结论。免去了技术人员现场查阅规范、现场计算温度值 ，减少了事情量 ，更制止了人工带来的失误。现场拍摄时自动调用内置的规范并计算 ，即刻给出套管“正常、一般缺陷、严重缺陷、危急缺陷”等诊断结论。免去了技术人员现场查阅规范、现场计算温度值 ，减少了事情量 ，更制止了人工带来的失误。
而且它优秀的成像质量让设备缺陷展露无遗�：览�777官网红外热成像配备高清640*480探测器 ，还具有高热灵敏度＜25mk(0.025℃) ，敏锐捕捉细小温差 ，发现套管的更多细节。（热灵敏度 ，指热像仪分辨细小温差的能力 ，数值越小 ，分辨细小温差的能力越强）
